Restauration TSF Radiola 1958

Restauration de la TSF Radiola RA378A de 1958 qui appartenait à ma grand-mère et qui est désormais la propriété de mon neveu de 9 ans^^.

Au menu de la révision

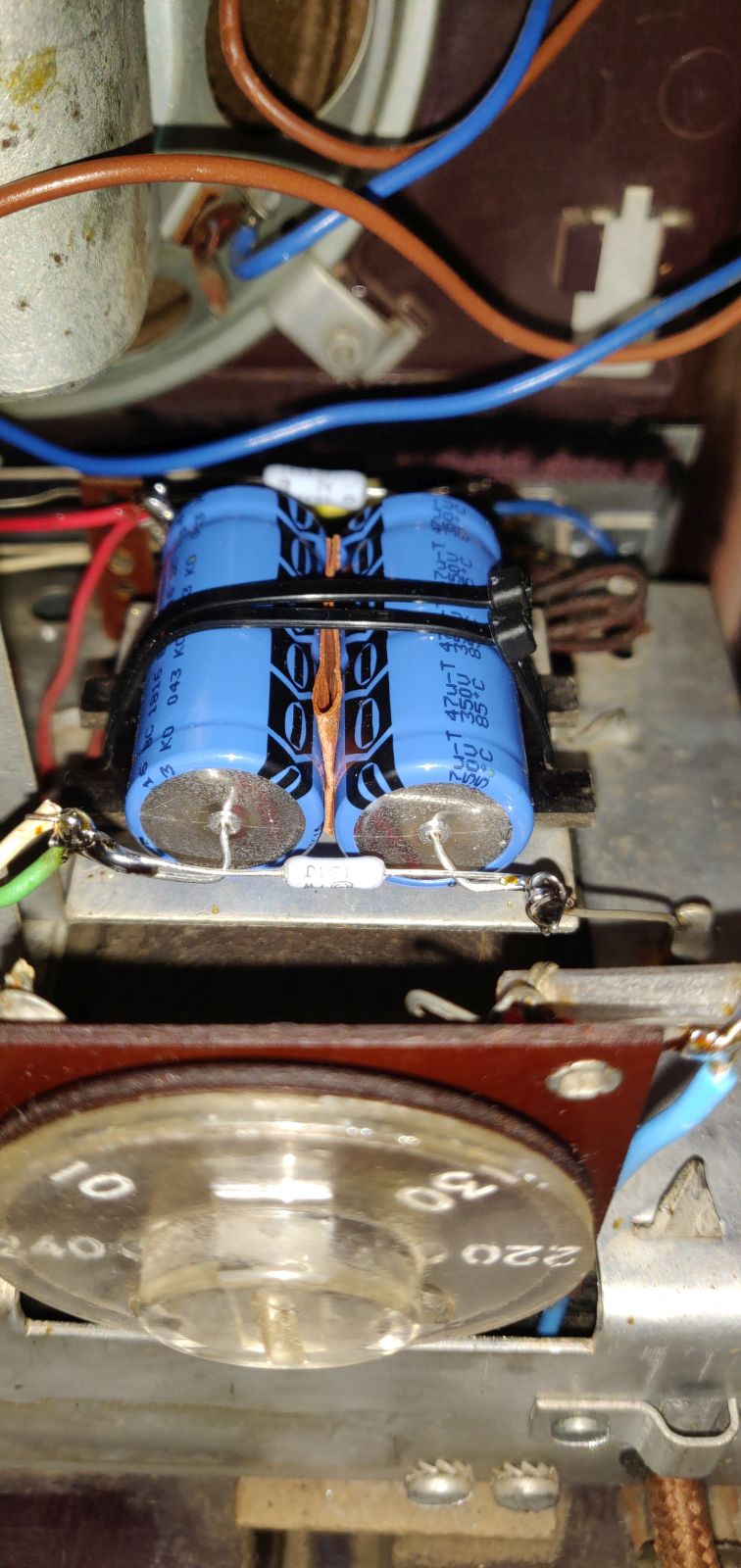

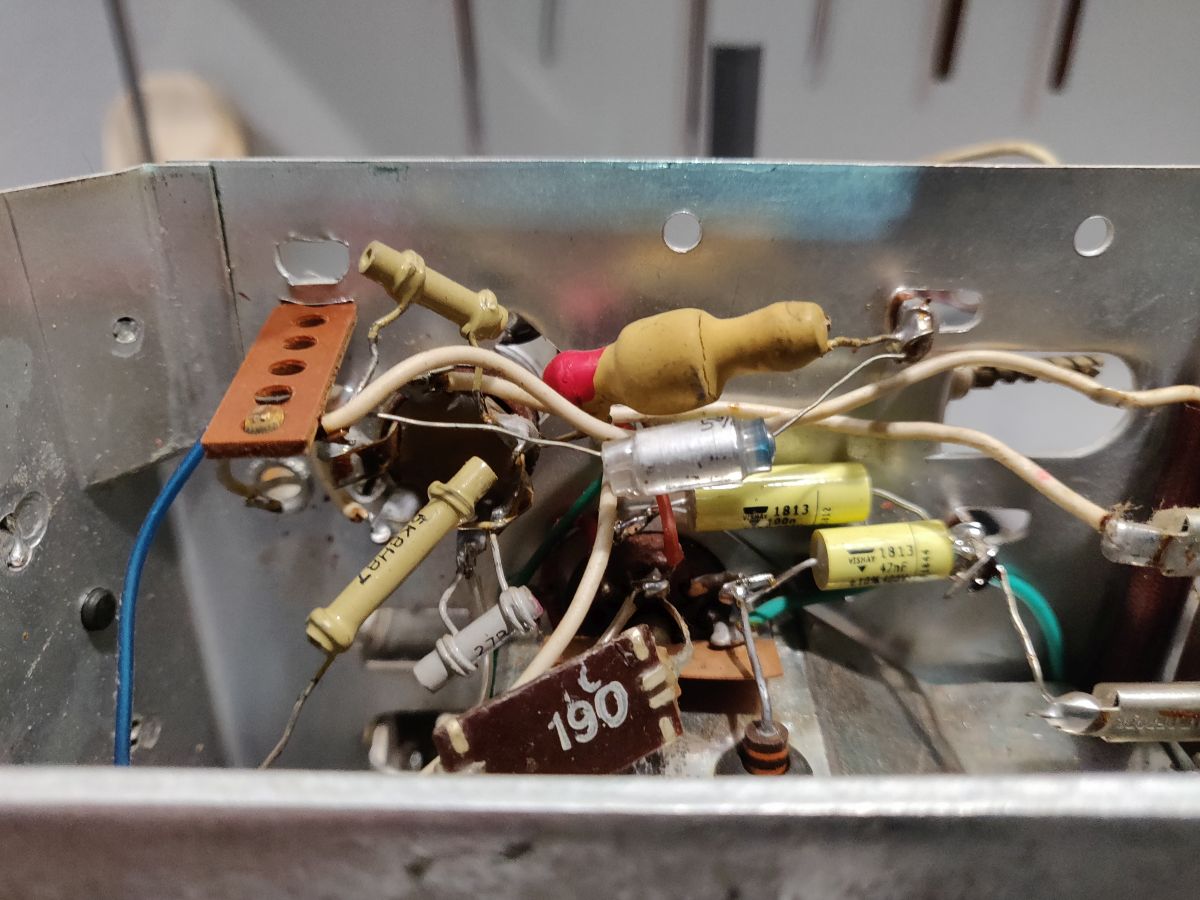

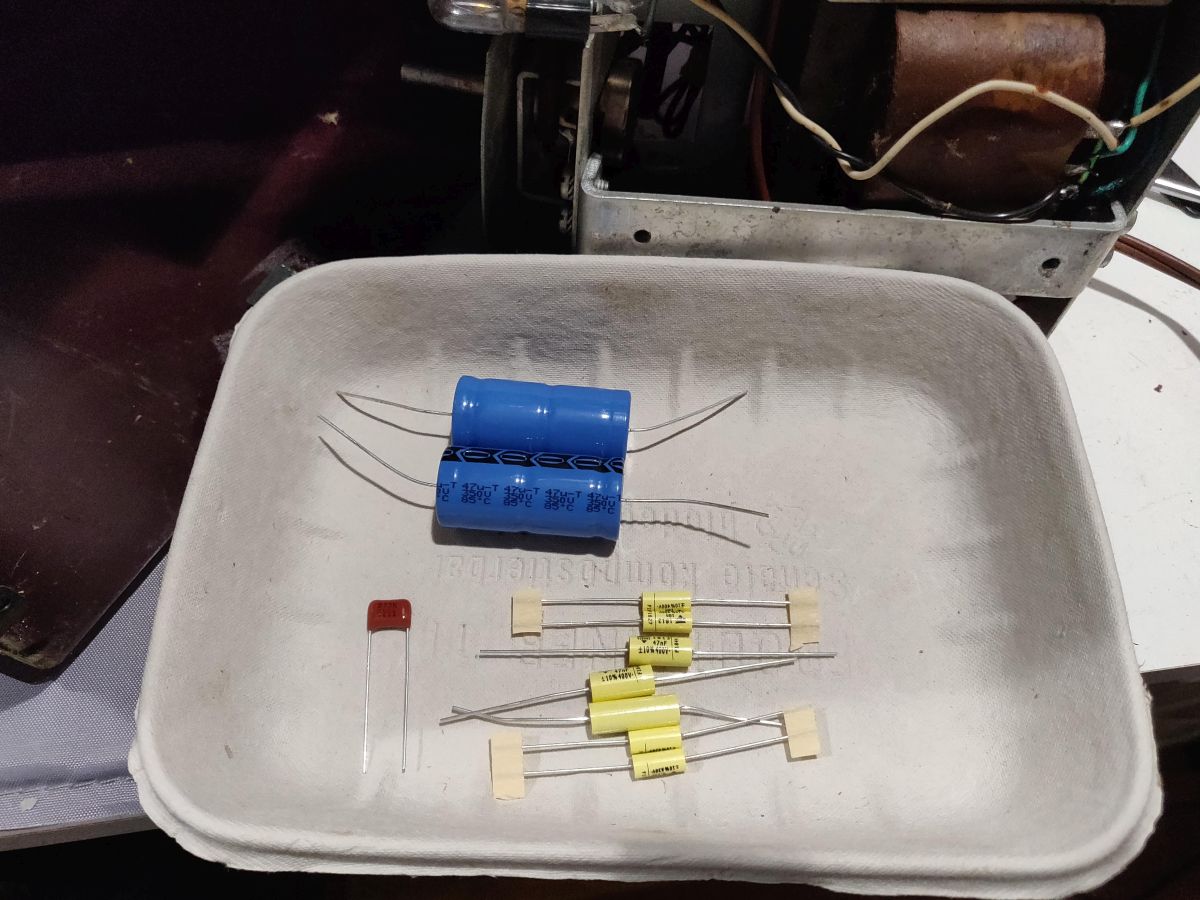

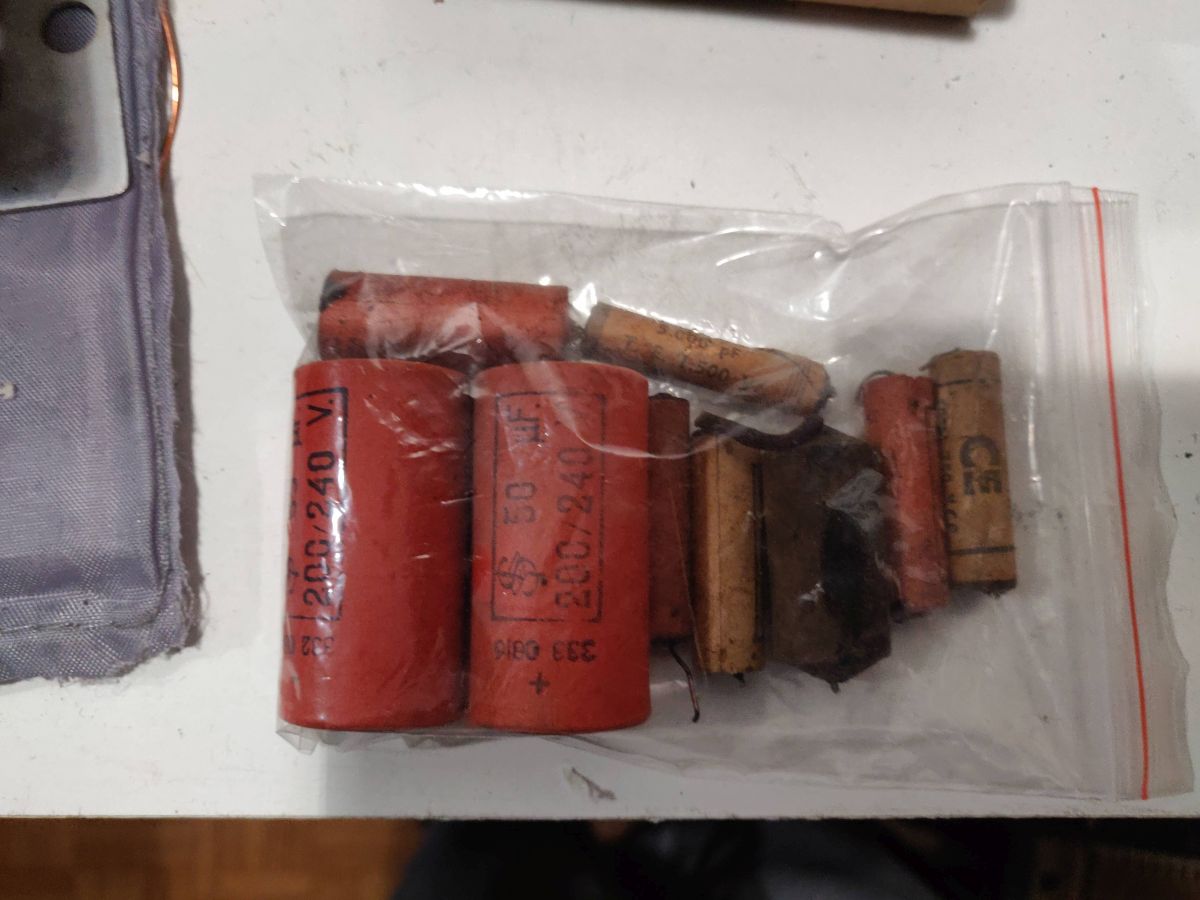

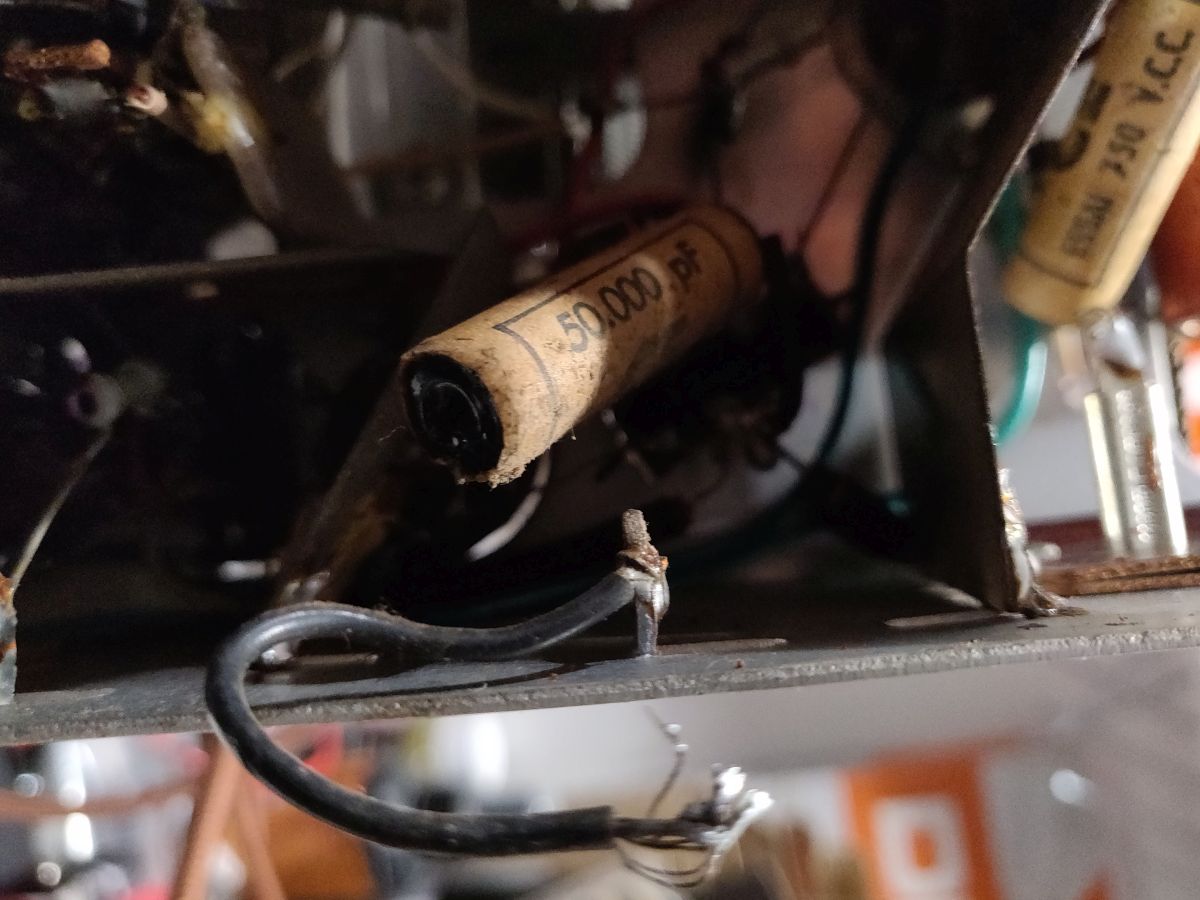

• Changement d’une dizaine de condensateurs dont les modèles “goudron” et les gros électrolytiques. Les autres condensateurs (de type céramiques) n’ayant pas besoin d’être changés.
• Changement des deux résistances de la partie alimentation. Les autres résistances étant dans la fourchette haute de la tolérance de 20%, on les laisse en place
• Dé-grippage du clavier au WD-40 et nettoyage de ses contacts ainsi que des potentiomètres à la bombe “contact”

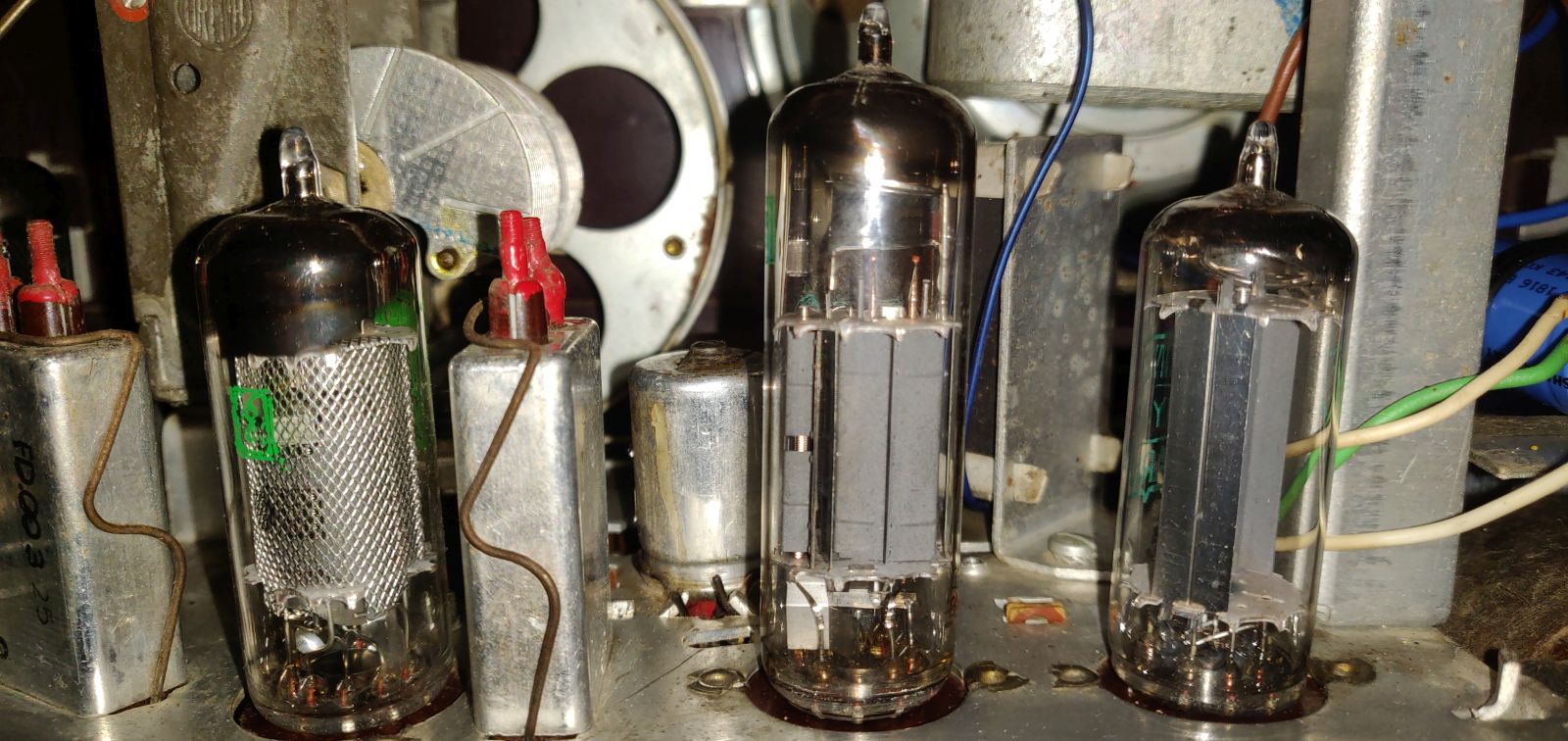

• Nettoyage des supports de lampes
• Lubrification de l’axe de la capacité variable (celle qui sert à changer de station via le bouton de droite)
• Nettoyage de la tonne de poussière et de la crasse accumulées partout (Que c’est fastidieux…)
• Remplacement des veilleuses de façade par des ampoules LEDs 12V. Vu que le circuit d’origine alimentait les 2 lampes à filament 10V en courant alternatif et en série, il a fallu ajouter une diode anti-retour en parallèle des LED, ainsi qu’une résistance en série avec le tout.
• Changement du cordon secteur par un cordon trois pôles, avec terre donc, pour plus de sécurité !
• Vérification des tensions de polarisations des lampes, tout est ok

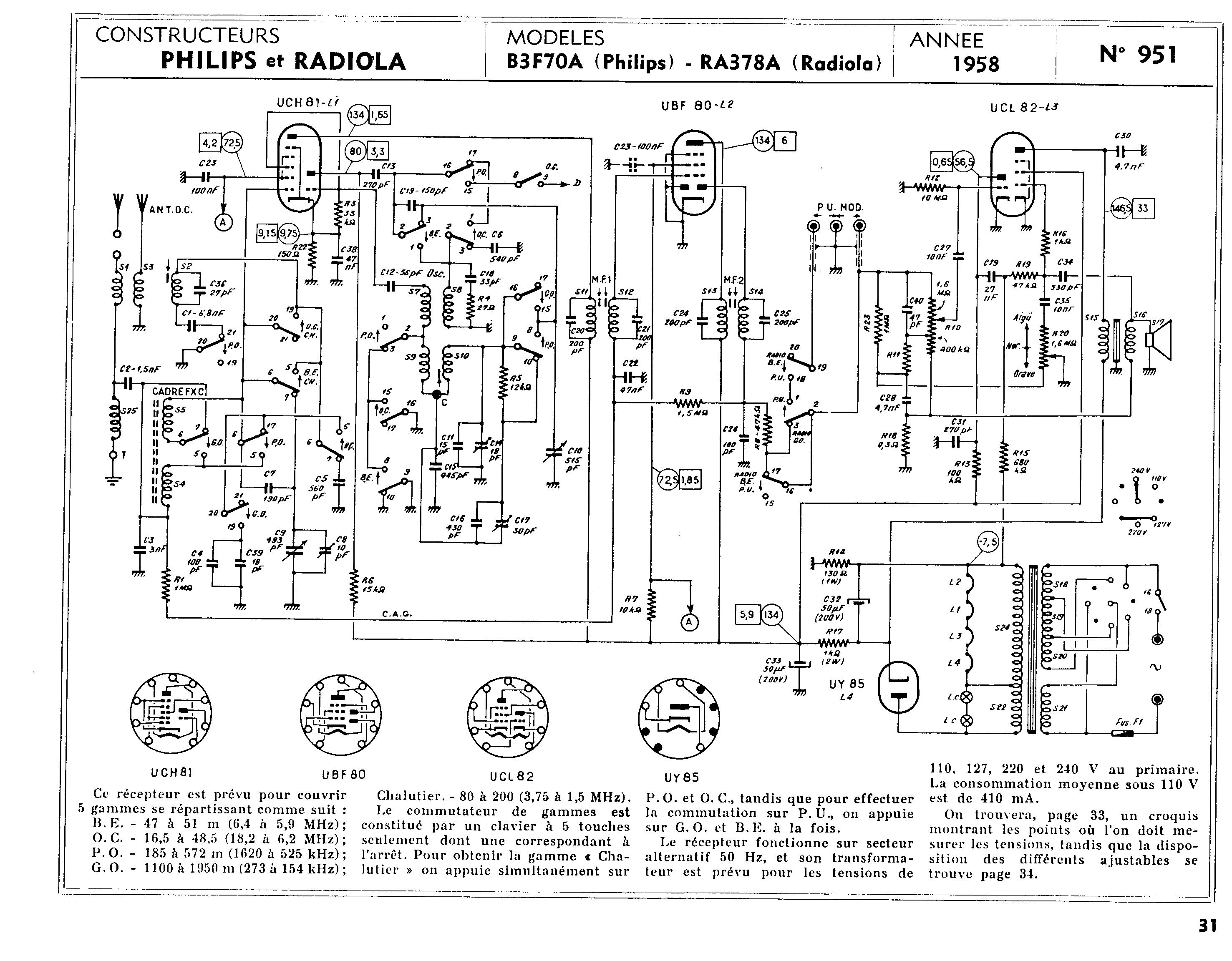

Schéma

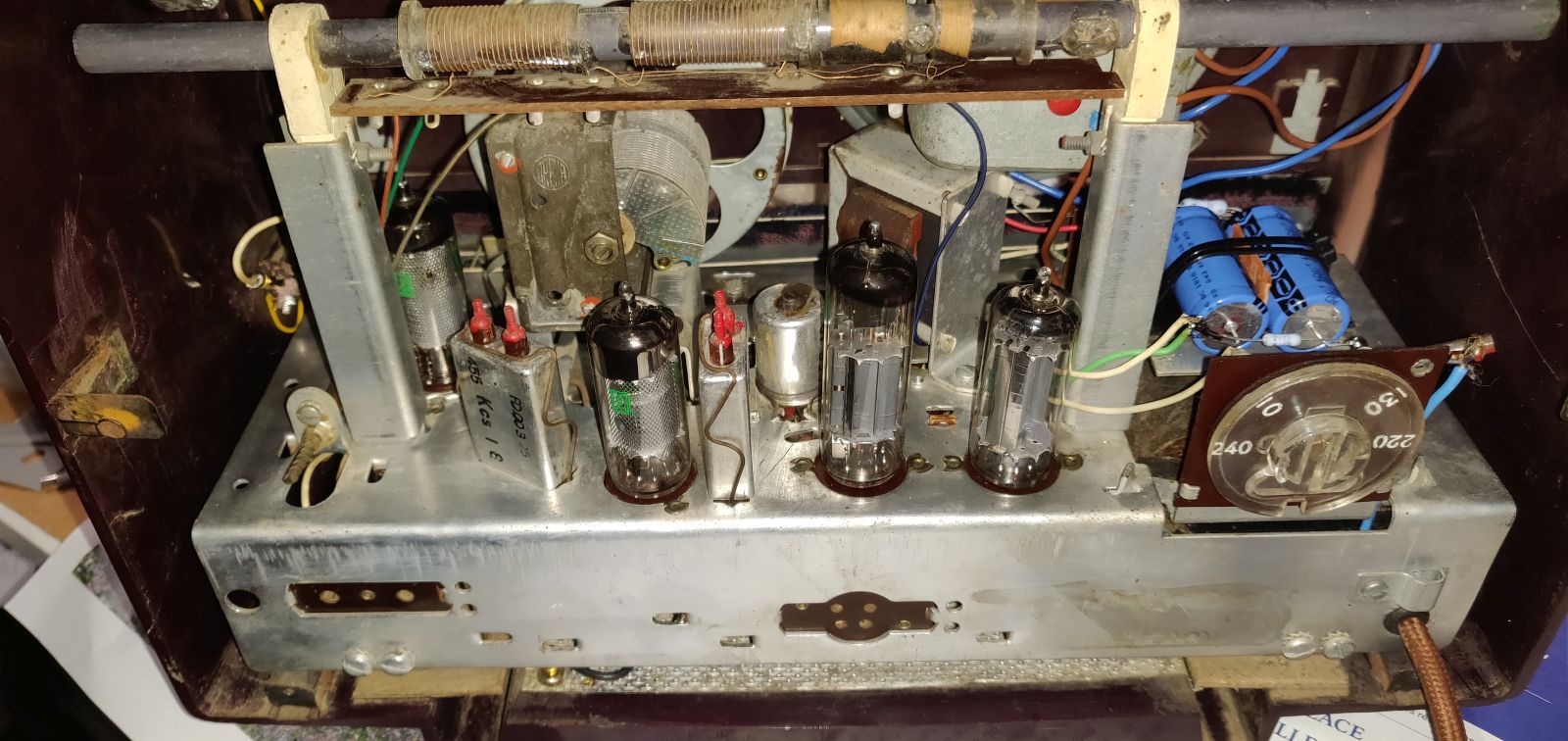

Photos

Vidéo

Le poste fonctionne bien en GO et PO, inutile de toucher à l’alignement pour le moment.
